詳細說明
●主要用途
用干分層試油、采油、測試、找水、堵水、酸化等工藝,也可和Y111型封隔器配合使用。

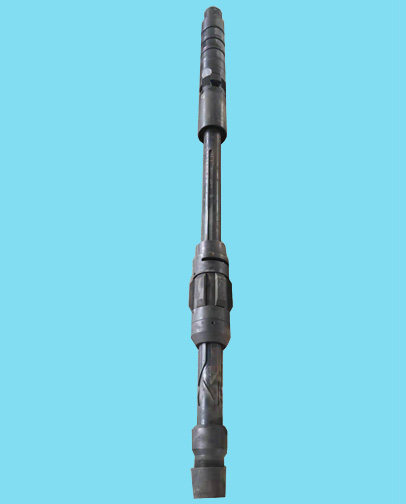

●結構及工作原理
主要由密封、錨定、扶正換向三部分組成。
坐封:封隔器下井時,軌道銷釘處于短軌道槽上死點,卡瓦被箍簧箍在中心管上,保證順利下井。當下至設計位置時,上提油管一定高度,軌道銷釘滑至軌道槽下死點,再下放管柱,軌道銷釘滑入長軌道槽,使扶正換向機構向上運動,卡瓦與錐體產生相對動力,張開卡瓦在套管內壁上。同時管柱部分重量壓在封隔器的膠筒上,使膠筒徑向脹大密封油套環(huán)形空間。
解封:上提管柱即可解封。
●技術參數
規(guī)格 | Y211-148 | Y211-114 | Y211-102 |
總長 mm | 2200 | 2100 | 1900 |
鋼體最大外徑 mm | 148 | 115 | 105 |
最小通徑 mm | 62 | 54 | 45 |
摩擦塊外徑 mm | 170(張開) | 134(張開) | 122(張開) |
工作壓力Mpa | 上20,下8 | 上20,下8 | 上20,下8 |
工作溫度℃ | 120 | 120 | 120 |
解封負荷KN | 80-120 | 80-120 | 80-120 |
連接扣 TBG | 27/8 | 27/8 | 27/8 |
適用套管內徑mm | 155.8-166. | 117.7-132 | 107-115.2 |
